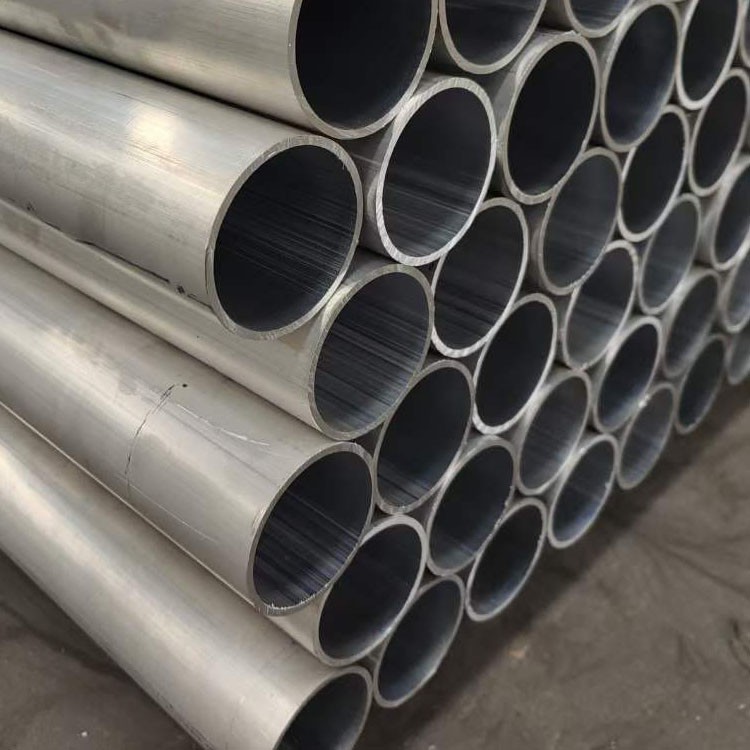

2024 T3 Álhring rör

2024 útpressaða álrörin er hástyrkur, harður álvöruafurð sem tilheyrir al-Cu-MG seríunni.

Hringdu í okkur

1.. Efnissamsetning og staðlar

Í samræmi við ASTM B221, AMS 4171 og EN 755-2 Alþjóðlega staðla, 2024-T3 Ál rör eru með nákvæmni verkfræðilegri samsetningu sem er fínstillt fyrir geimferðaforrit:

Aðalþættir:

Kopar (Cu): 3,8-4,9% (form styrkir Al₂cu botnfall)

Magnesíum (mg): 1,2-1,8% (eykur tæringarþol)

Mangan (MN): 0,3-0,9% (bætir herða vinnu)

Grunnefni:

Ál (Al): meira en eða jafnt og 93,5% (jafnvægi)

Óheiðarleiki:

Járn (Fe): minna en eða jafnt og 0,50%

Kísill (SI): minna en eða jafnt og 0,50%

Sink (zn): minna en eða jafnt og 0,25%

Títan (Ti): minna en eða jafnt og 0,15%

Staðfesting þriðja aðila í gegnum NorsOK M650 Efnafræðilega sannprófun tryggir samkvæmni lotu-til-hóps. Nákvæm Cu/mg hlutfall (2,5: 1 ákjósanleg) gerir kleift að herða úrkomu meðan á náttúrulegum öldrunarlotum stendur. Þessi málmblöndur er tilnefnd sem Uns A92024 samkvæmt sameinuðum númerakerfisstaðlum og uppfyllir Boeing BMS7-260 og Airbus AIMS 05-01-005 Aerospace forskriftir.

2. Styrkur árangur

2024-T3 sýnir framúrskarandi styrk-til-þyngd hlutföll sem eru mikilvæg fyrir háa stress forrit:

Eign	Gildi	Prófastaðall
Togstyrkur (RM)	440-485 MPa	ASTM E8
Ávöxtunarstyrkur (RP0.2)	290-345 MPa	ASTM E8
Klippa styrkur	283 MPa	ASTM B769
Þjöppunarafrakstur	275 MPa	ASTM E9
Bera styrk	580 MPa (E/D =1.5)	ASTM E238
Þreyta þrek (5 × 10⁸ lotur)	138 MPa	RR Moore próf
Brot hörku (KIC)	28 MPa√m	ASTM E399

Álfelgurinn heldur:

85% af styrkleika stofuhita við 120 gráðu

Notched næmishlutfall 1,25 (KT =3)

27% hærri hringlaga streitugeta en 6061-T6

Að fullu afturkræf streitumörk: 125 MPa (R =-1)

3. Hitameðferðarástand

T3 skapröðin felur í sér nákvæmlega stjórnað vinnslustig:

Lausnarmeðferð:

495 gráðu ± 5 gráðu í 20-30 mínútur (upplausn)

Andrúmsloftstýrðir ofnar með ± 3 gráðu einsleitni

Slökkt:

Rapid water quenching (>200 gráðu /sek kælingarhraði)

Tími milli ofns og svalatank:<15 seconds

Kalt að vinna:

3-5% minnkun með pilgering eða teygju rétta

Álagshlutfall stjórnað við 0,5-2% á mínútu

Náttúruleg öldrun:

Lágmark 96-120 klukkustundir við 25 gráðu

Hlutfallslegur rakastig<65%

Smásjá:

Kornastærð: ASTM 6-7 (15-30μm)

S '(al₂cumg) botnfallsdreifingu

Þéttleiki disloction: 10¹⁰/cm²

Endurkristöllunarþröskuldur: 260 gráðu

Hitameðferð eftir myndun yfir 100 gráðu er bönnuð vegna svala næmni og hættu á ívilnandi úrkomu við kornamörk.

4. Mál og aðlögun

Framleitt til að mæta víddarþoli geimferða:

Færibreytur	Hefðbundið svið	Nákvæmni umburðarlyndi	Sérsniðnir valkostir
Ytri þvermál	10-200 mm	±0.05mm (>50mm OD)	Snið sem ekki er hringt
Veggþykkt	1,0-15 mm	± 5% wt	Tapered veggir
Lengd	1-6 m	+0/-0,5mm	Allt að 12m
Beinmæti	-	0,3 mm/m max.	± 0,1 mm/m
Egglos	-	Minna en eða jafnt og 0,5% TIR	0,2% TIR
Hornrétt	-	Minna en eða jafnt og 0,5 gráðu	Minna en eða jafnt og 0,1 gráðu

Vinnsluvalkostir:

Skurður: CNC svarfasögun (± 0,1 mm) eða EDM

Yfirborðsmala fyrir legur (RA<0.4μm)

CNC Endamyndun fyrir flóknar liðar rúmfræði

Pasivation á MIL-STD-753C

5. Tæringarviðnámseiginleikar

Árangursárangur í umhverfismálum

Umhverfi	Útsetningarmat	Þjónustulíf*	Verndarmæli
Sjávarskvetta svæði	Lélegt (250 klst. SST)	2-3 ár	Mil-a-8625 gerð I anodize
Iðnaðar Atmos.	Miðlungs (500 klst.)	5-8 ár	PEO lag
Dreifbýli andrúmsloft	Gott (1000 klst.)	10+ ár	PVDF lag
Alclad útgáfa	Framúrskarandi	20+ ár	5% klædd lag

*Með réttri yfirborðsvörn

Verndarkerfi:

Anodizing:

Krómsýra (tegund I): 8-12μm þykkt

Brennisteinssýra (tegund II): 15-25μm þykkt

Húðun:

Rafgreining í plasma: 50-70μm keramiklag (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>2000 klst. Salt úða)

Katódísk vernd: Sink-ríkur grunnar (85% Zn innihald)

6. Vélhæfnieinkenni

Hagræðingarstærðir

Aðgerð	Verkfæri efni	Hraði (m/mín.)	Fóður (mm/rev)	Athugasemdir
Snúa	Karbíð K20	150-250	0.12-0.20	7 gráðu jákvæð hrífa
Mölun	Karbít K10	200-400	0.05-0.15	Klifrast mölun krafist
Borun	Tialn húðuð	30-40	0.03-0.08	135 gráðu stigshorn
Banka	HSS-Co5	8-12	Pitch passaði	Notaðu UnJ þráðaeyðublað

Frammistöðu mælikvarða:

Vélvirkni vísitala: 70% (grunnlína: 2011-T 3=100%)

Ójöfnur á yfirborði: RA 0,8μm náð

Chip control: Requires HP coolant >70 bar

Lífslíkur verkfæra: 30 mínútur Stöðug skurður

Varma aflögun:<0.05mm at 80°C

7. Suðuhæfni og sameiningaraðferðir

Fusion suðu ekki mælt með
Haz sprunga næmi er meiri en 80% (AWS D1.2). Samþykktir valkostir:

Núning hrærið suðu (FSW)

Snúningur verkfæra: 800-1,200 snúninga á mínútu

Farshraði: 60-150mm/mín

Þvermál öxl: 1,2 × veggþykkt

Z-Force Control: 8-15 Kn

Límbandalag

Uppbygging epoxíur: FM73 eða EA9394 (meiri en eða jafnt og 20MPa klippa)

Yfirborðsframleiðsla: Krómatafyrirtæki (MIL-C-5541)

Lyfjahring: 120 gráðu /2 klst. Undir 50kPa þrýstingi

Vélræn festing

HI-LOK PINS: SHEAR Styrkur 65K (6mm Ø)

Hnífabil: Meira en eða jafnt og 4 × brúnfjarlægð

Útilokunarsvæði til trygginga: 1,5 × festingarþvermál

8. Líkamlegir eiginleikar

Eign	Gildi	Prófastaðall
Þéttleiki	2,78 g/cm³	ASTM B311
Hitaleiðni (100 gráðu)	121 W/m·K	ASTM E1461
CTE (20-100 gráðu)	23,2 μm/m · gráðu	ASTM E228
Rafmagnsþol	50 nΩ·m	ASTM B193
Mýkt	73.1 GPA	ASTM E111
Sérstakur hiti (25 gráðu)	875 J/kg · k	ASTM E1269
Dulinn samrunahiti	390 kJ/kg	-
Endurkristöllun temp	260 gráðu	-

9. Yfirborðsgæðastaðlar

Óaðfinnanleg smíði: Engar lengdar suðulínur

Yfirborðsáferð: RA minna en eða jafnt og 0,8 μm (Mill Finish), fægjandi fyrir RA 0,1μm

Sjónræn skoðun: Per AMS 2771 flokkur A

Gallamörk:

No inclusions >0,3 mm (ASTM B557)

Rispur<0.05mm depth

Deylínur fara ekki yfir 0,1μm RA

Hreinsunarferli:

Ultrasonic Dogreasing (AMS 2646)

Sýru etsing fyrir límbönd

10. Vottanir og prófanir

Prófanir sem ekki eru eyðileggjandi

Ultrasonic: Level B (EN 1714) detecting flaws >0,8mm

Eddy straumur: ASTM E309 (0,5mm næmi)

Dye Penetrant: ASME hluti V 6. gr.

Vatnsstöðugleiki: 50MPa prófþrýstingur í 30 sekúndur

Vélræn prófun

Tog: ASTM E8 við margt hitastig

Hörku: Rockwell B Scale (ASTM E18)

Áhrif: Charpy V -ekki við -65 gráðu (mín . 4 j)

Vottanir

NADCAP AC7117 (Efnispróf)

AS9100 Aerospace gæði

PED 2014/68/ESB flokkur IV

ISO 9001: Gæðastjórnun 2015

Aerospace forrit: Landbúnaðaríhlutir, eldflaugarleiðbeiningarkerfi, stýrihýsi, vökvalínur og styrðing á vængjum þar sem styrkleiki til þyngdar er mikilvægur.

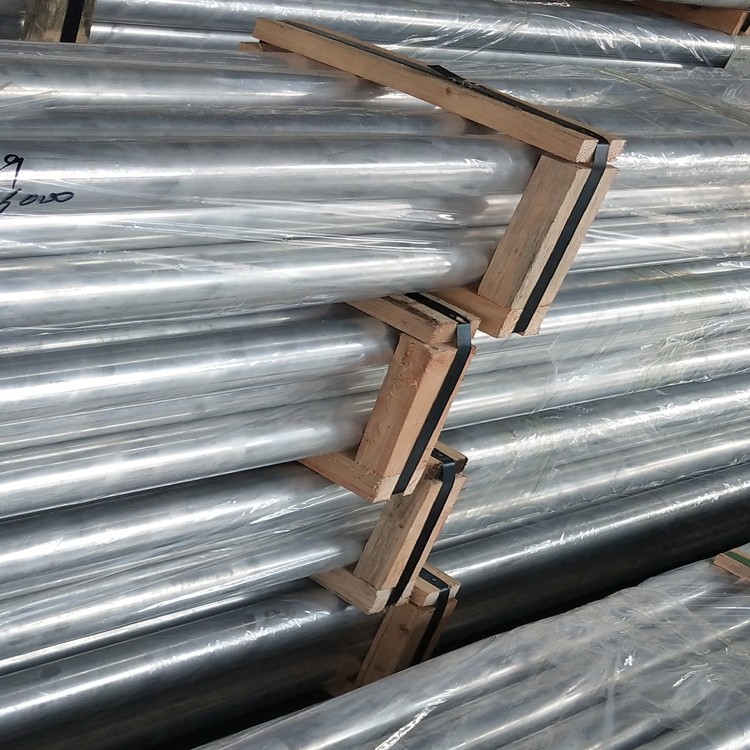

Umbúðir: VCI pappír + tvöfaldur lag PE filmu með Desiccant, ISPM 15 Samhæfir trékassar. Hefðbundinn leiðartími: 8 vikur.
