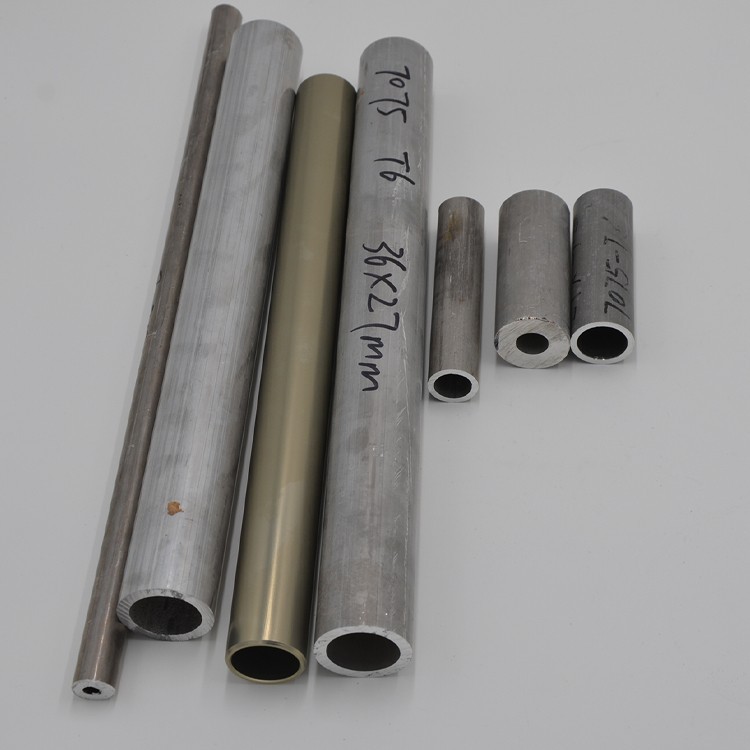

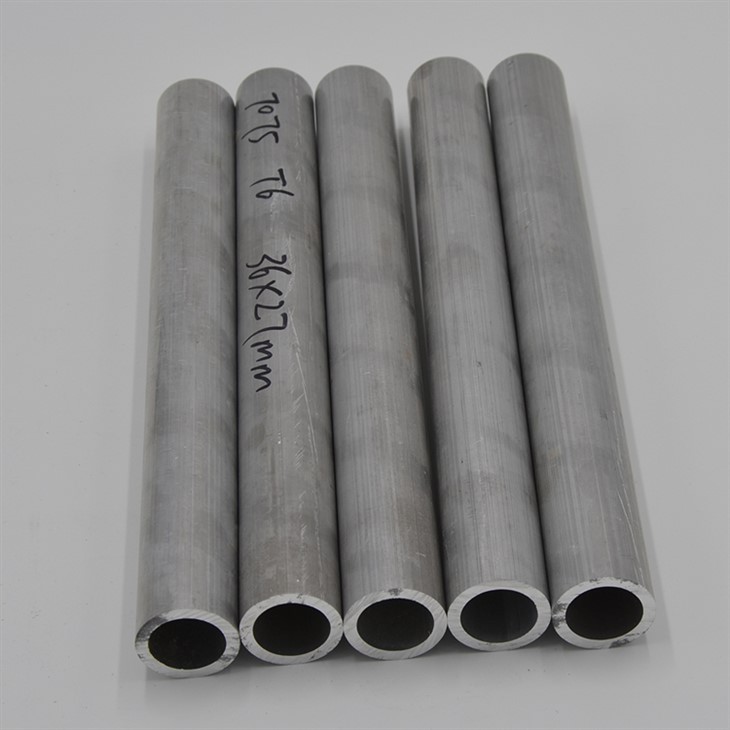

5052 Álslöngur

5052 extruded ál óaðfinnanleg pípa er frábært val fyrir mörg iðnaðarforrit. Það er úr hágæða álblöndu og hefur framúrskarandi tæringarþol, sem gerir það mjög hentugt til notkunar í hörðu umhverfi.

Hringdu í okkur

1.. Efnissamsetning og staðlar

Í samræmi við ASTM B210, AMS 4005 og EN 573-3 staðla, 5052 álrör eru með magnesíum-auðgaðri ál samsetningu sem er fínstillt fyrir sjávar- og iðnaðarnotkun:

Aðalþættir:

Magnesíum (mg): 2,2-2,8% (eykur styrk og tæringarþol)

Króm (CR): 0,15-0,35% (bætir stress tæringu sprunguþol)

Grunnefni:

Ál (Al): meira en eða jafnt og 96,8% (jafnvægi)

Óheiðarleiki:

Járn (Fe): minna en eða jafnt og 0,40%

Kísill (SI): minna en eða jafnt og 0,25%

Kopar (Cu): minna en eða jafnt og 0,10%

Mangan (MN): minna en eða jafnt og 0,10%

Sink (zn): minna en eða jafnt og 0,10%

Járnfórnin er afhent í álagsherrum tempum, þar á meðal H32 (¼ harður), H34 (½ harður) og H38 (fullur harður) á ASTM B210 forskriftir. Sannprófun þriðja aðila í gegnum NADCAP AC7117 tryggir stöðuga krómdreifingu sem er mikilvæg fyrir piting ónæmi í klóríðumhverfi.

2. Styrkur árangur

5052 sýnir framúrskarandi hlutföll til styrkleika tilvalin fyrir þrýstihylki og byggingarform:

Eign	H32 skap	H34 skap	H38 skap	Prófastaðall
Togstyrkur (RM)	195-240 MPa	230-275 MPa	270-305 MPa	ASTM E8
Ávöxtunarstyrkur (RP0.2)	160-195 MPa	195-230 MPa	250-285 MPa	ASTM E8
Lenging í hléi (%)	12-18%	8-12%	5-8%	ASTM E8
Klippa styrkur	125 MPa	145 MPa	170 MPa	ASTM B769
Burstþrýstingur (OD20 × WT2MM)	18,5 MPa	23.1 MPA	28,7 MPa	ASTM B641
Þreyta þrek (10⁷ lotur)	100 MPa	115 MPa	130 MPa	ISO 1099
Áhrif hörku (20 gráðu)	27 J	22 J	15 J	ASTM E23

Retains >95% styrkur við -40 gráðu og sýnir stöðugan þrýstingsstyrk innan 2% af toggildum.

3. Hitameðferð og vinnsla

Sem málmblöndur sem ekki eru meðhöndlaðir, nást vélrænir eiginleikar með því að herða álag:

Kalt vinnuferli

Heitt veltingur: Upphafslækkun 400-450 gráðu í 12mm þykkt

Kalt teikning: 15-25% lækkun á svæði á hverri leið

H32: 8-15% heildarlækkun

H34: 16-24% heildarlækkun

H38: 25-30% heildarlækkun

Stöðugleiki: 150 gráðu í 60 mínútur til að létta álag

Smásjá

Kornastærð: ASTM 7-10 (5-15μm langvarandi korn)

Þéttleiki dislocation: 10⁹/cm² (H32) til 10¹⁰/cm² (H38)

Áferðstuðull:<0.7 for deep drawing applications

Endurkristöllunarþröskuldur: 260-280 gráðu

Eftirmyndun eftirmyndunar er leyfð við 345 gráðu fyrir streitu léttir án niðurbrots eigna.

4. Mál og aðlögun

Framleitt að sjávarverkfræðistöðlum með auknum tæringarpeningum:

Færibreytur	Hefðbundið svið	Nákvæmni umburðarlyndi	Sérsniðnir valkostir
Ytri þvermál	6-300 mm	± 0,1% OD	Sporöskjulaga/rétthyrnd snið
Veggþykkt	0,5-12 mm	+10%/-5% wt	Breytilegir vegghlutar
Lengd	1-12 m	+3 mm/-0mm	Spólulengdir 30m+
Beinmæti	-	1mm/m max.	± 0,3 mm/m
Egglos	-	Minna en eða jafnt og 1,0% TIR	Minna en eða jafnt og 0,3% TIR
Beygðu radíus (mín.)	1,5 × OD	±5%	Þétt radíus: 0,75 × OD

Framleiðslumöguleiki:

CNC Rotary Draw Bending (allt að 180 gráðu beygjur)

Vatnsform fyrir flóknar þversnið

Stækkaðir endar fyrir rör til rörs til að taka þátt í

Þráður rúlla á ASME B1.20.1

5. Tæringarviðnámseiginleikar

Árangursárangur í umhverfismálum

Umhverfi	ISO 9223 einkunn	Tæringarhraði (μm/ár)	Verndarmæli
Miðhaf og strand	RC5 (framúrskarandi)	<5 μm/yr	MIL-PRF-85582 Marine Coat
Efnaferli	RC4 (gott)	8-20 μm/ár	PVDF fóður
Strand andrúmsloft	RC4 (gott)	5-15 μm/ár	Anodize gerð IIB
Afgreiðslu salt útsetningar	RC4 (gott)	10-25 μm/ár	Keramik-epoxýhúð

Verndarkerfi:

Anodisering:

Tegund IIB (harður kápu): 25-75μm þykkt

Krómsýra (tegund I): 5-8μm fyrir þunna veggi

Húðun:

Fluoropolymer Systems (PVDF): 30-50μm DFT (30 ára ábyrgð)

Keramikbreytt epoxíur: 200μm DFT

Varma úða ál (TSA): 150μm bogabrauð lag

Galvanic einangrun: Dielectric stéttarfélög fyrir ólíkar málmtengingar

6. Vélhæfnieinkenni

Hagræðingarstærðir

Aðgerð	Verkfæri efni	Hraði (m/mín.)	Fóður (mm/rev)	Athugasemdir
Snúa	Karbid K01	300-500	0.20-0.40	Jákvæð hrífu rúmfræði
Mala	Karbíð K10	400-600	0.10-0.20	6-flute endaverksmiðjur valnar
Borun	Tin húðuð	70-100	0.05-0.12	118 gráðu stigshorn
Banka	HSS-CO8	15-25	Pitch passaði	85% þráðdýpt

Frammistöðu mælikvarða:

Vélvirkni vísitala: 80% (grunnlína: 2011-t 3=100%)

Yfirborðs ójöfnur: RA 0,4μm náð

Innbyggt Edge Resistance: Class 3 (ISO 3685)

Flísmyndun: Stöðug flís sem krefst brotsara

Ráðleggingar kælivökva: 7-10% styrkur fleyti

7. Suðuhæfni og sameiningaraðferðir

Óvenjuleg samruna suðuhæfni
GTAW og GMAW samþykkt Per AWS D1.2 verklagsreglur:

Gas wolfram boga suðu (gtaw)

Filler Wire: ER5356 (ALMG5CR) eða ER5556

Varnargas: ar +25-30% hann blandað

Hitainntak:<1.2 kJ/mm

InterPass Temp:<100°C

Tube-to-tube tengist

Svigrúm suðu:

Snúningshraði: 4-10 snúninga á mínútu

Núverandi pulsation: 150Hz með 40% bakgrunn

Lóða:

Ál-silicon fylliefni: Baisi-4 (4047 ál)

Kyndilhitastig: 590-620 gráðu

Vélræn tengsl:

Swagelok festingar: Allt að 400Bar vinnuþrýstingur

Victulic Grooved tengi: Stærðarsvið 15-300mm

8. Líkamlegir eiginleikar

Eign	Gildi	Prófastaðall
Þéttleiki	2,68 g/cm³	ASTM B311
Hitaleiðni (25 gráðu)	138 W/m·K	ASTM E1461
CTE (20-100 gráðu)	23,8 μm/m · gráðu	ASTM E228
Rafmagnsþol	47 nΩ·m	ASTM B193
Mýkt	70.3 GPA	ASTM E111
Segul gegndræpi	1.02 μH/m	ASTM A342
Hljóðhraði	5150 m/s	ASTM E494
Emissivity (100 gráðu)	0,10 (fáður)	ASTM C835
Endurspeglun (sýnileg)	75-85%	ASTM E903

9. Yfirborðsgæðastaðlar

Óaðfinnanlegur (ASTM B210) eða soðinn (ASTM B491)

Yfirborðsáferð:

Mill Finish: RA 0,5-1,5μm

Slétt áferð: RA 0,2-0,5μm (fyrir hreinlætisaðferðir)

Spegill pólskur: RA<0.025μm achievable

Flokkun galla (EN 10246-14):

Klóra: minna en eða jafnt og 0,03 mm dýpt

Die Lines: Minna en eða jafnt og 0,1% OD

Stærð aðgreiningar: minna en eða jafnt og 0,2 mm

Enginn sýnilegur saumur á soðnum rörum

Hreinsunarferli:

Rafmagns á ASTM B912

Dregið í AMS 2658 Class D

10. Vottanir og prófanir

Prófanir sem ekki eru eyðileggjandi

Eddy straumur: ASTM E309 með 0,25mm næmi

Vatnsstöðugleiki: 1,5 × hönnunarþrýstingur í 60 sekúndur

Helium lekapróf:<10⁻⁶ mbar·L/s sensitivity

Ultrasonic veggmæling: ± 0,01 mm upplausn

Efnisvottanir

Norsok M650 samþykkt fyrir aflandsforrit

PED 2014/68/ESB viðauki I samræmi

FDA CFR 21.177.1500 fyrir tengiliði matvæla

AD2000-Merkblatt HP0 samþykkt fyrir þrýstihylki

Skráningarskírteini Lloyd

Sjávarumsóknir: Skarpskyggni, handrið, möstrar, hitaskipti, eldsneytislínur og afsölunarhlutar þar sem tæringarþol sjávar er í fyrirrúmi.

Umbúðir: VCI froðu-endir húfur + skreppa saman knippi, trékassar með pólýetýlen rakahindrun. Hefðbundinn leiðartími: 4 vikur fyrir lager.
