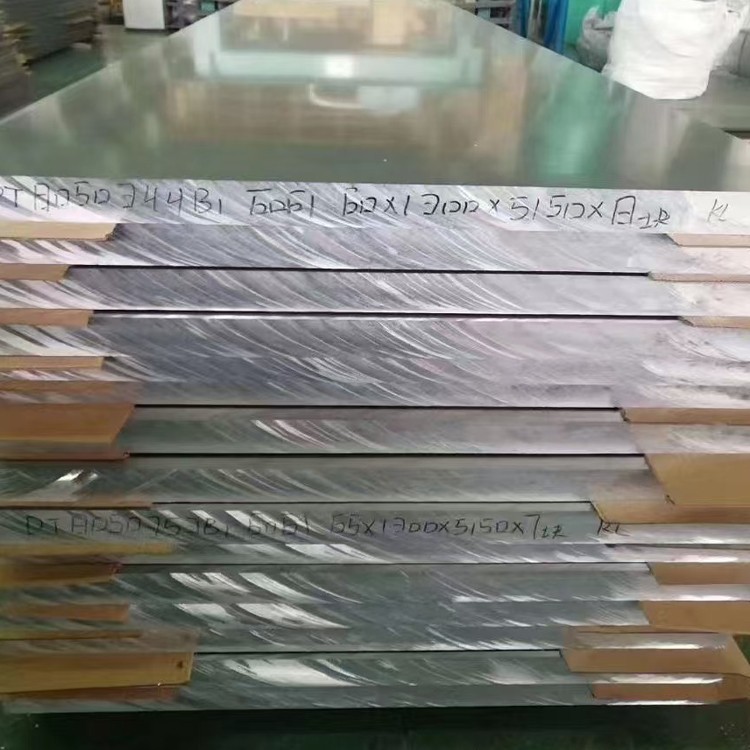

6061 T6 álplata

6061 Ál álplata er ál úr stálplötum úr ál með góða tæringarþol, framúrskarandi suðuhæfni, góðan kalda vinnuhæfni og hóflegan styrk.

Hringdu í okkur

1.. Efnissamsetning og framleiðsluferli

6061 Ál ál (ASTM B209, AMS QQ-A-2550/11) er hita-meðhöndlað Al-Mg-Si ál sem er fínstillt fyrir mikla styrk til þyngdar. T6 skapið veitir ákjósanlegan vélrænan eiginleika með hitameðferð lausnar og gervi öldrun:

Efnafræði álfelgis:

Magnesíum (mg): 0,8-1,2% (styrking lausnar)

Silicon (SI): 0,4-0,8% (Herðun úrkomu)

Kopar (Cu): 0,15-0,40% (aukin vinnsla)

Króm (CR): 0,04-0,35% (kornstýring)

Járn (Fe): minna en eða jafnt og 0,70% hámark

Grunnefni:

Ál (Al): meira en eða jafnt og 97,5% (jafnvægi)

Stjórnað óhreinindi:

Sink (Zn): minna en eða jafnt og 0,25% hámark

Títan (Ti): minna en eða jafnt og 0,15% hámark

Mangan (MN): Minna en eða jafnt og 0,15% hámark

Thermomechanical Processing:

Bein slappasteypa: 680-710 gráðu bráðinn hitastig

Einsleitni: 540-560 gráðu í 8-12 klukkustundir

Heitt velting: Lækkun á 430-490 gráðu

Kalt veltingur: Lokun á lokamælum (15-25%)

Lausnarhitameðferð: 530 gráðu ± 5 gráðu í 1-2 klukkustundir

Water Quenching: Cooling rate >200 gráðu /mín

Gervi öldrun: 160-180 gráðu í 8-12 klukkustundir

Löggilt við AMS 4025 og EN 485 staðla með fullum rekjanleika frá Billet til fullunnna plötu.

2. Vélrænir eiginleikar T6 skapsástands

Eign	Lágmark	Dæmigert	Prófastaðall	Athugasemdir
Fullkominn togstyrkur	260 MPa	310 MPa	ASTM B557	Betri en T651 skap
Ávöxtunarstyrkur (RP0.2)	240 MPa	275 MPa	ASTM B557	95% varðveisla við 100 gráðu
Lenging (50mm mál)	10%	12-17%	ASTM B557	Hærra í þykkari köflum
Klippa styrkur	170 MPa	205 MPa	ASTM B769	85% af togstyrk
Bera styrk	480 MPa	530 MPa	ASTM E238	e/d =2.0 ástand
Þreytustyrkur (10⁷)	95 MPa	110 MPa	ASTM E466	R =-1 ástand
Hörku (Brinell)	95 HB	100 HB	ASTM E10	Samræmt í gegnum plötu
Áhrif hörku (Charpy)	14 J	18 J	ASTM E23	Við stofuhita
Brot hörku (K₁C)	29 MPa√m	34 MPa√m	ASTM E399	TL stefnumörkun

3. T6 Hitameðferð og stjórnun á smíði

Nákvæmni varmavinnsla:

Lausnarmeðferð:

Hitastig: 529-533 gráðu (± 3 gráðu stjórn)

Bleyti tími: 60 mínútur að lágmarki á tommu þykkt

Andrúmsloft: Verndandi köfnunarefnisumhverfi

Slökkvandi ferli:

Flutningstími:<15 seconds furnace-to-quench

Vatnshiti: 20-40 gráðu (kælir stjórnað)

Agitation: Turbulent flow >1,5 m/sek

Öldunarmeðferð:

Stakur: 165-175 gráðu í 8-10 klukkustundir

Tvöfaldur stig: 120 gráðu /5HR + 175 gráðu /8HR (Special)

Smásjáreinkenni:

Kornastærð: ASTM 6-7 (50-100μm)

Botnfall áfanga:

„Nálin botnfall (5-50nm lengd)

'Stangarlíkir áfangar (100-500nm)

Auka botnfall:

Al-Fe-Si dreifingar

Mg₂si herða áfanga

Þéttleiki disloction: 4-6 × 10¹⁰/cm²

Endurkristöllunarbrot: 75-90%

4. Víddar forskriftir og vikmörk

Færibreytur	Hefðbundið svið	Viðskiptaleg umburðarlyndi	Nákvæmni umburðarlyndi
Þykkt	3-150 mm	±0.5-1.0%	±0.1-0.3%
Breidd	1000-3000 mm	± 10 mm	± 2 mm
Lengd	2000-12000 mm	+20/-0 mm	+5/-0 mm
Flatness	N/A	ASTM B209 bekkur	1/4 Commercial Spec
Ójöfnur á yfirborði	N/A	0,8-1,5 μm RA	0,2-0,4 μm RA
Orðvitund	N/A	Minna en eða jafnt og 2 mm/1000 mm	Minna en eða jafnt og 0,5 mm/1000 mm

Sérstök getu:

Stærð plötur: allt að 4500mm breið × 18000mm að lengd

Ultrasonic kvörðun: ASTM B594 stig a

Edg

Formúla með þyngd útreiknings: Þykkt (mm) × breidd (m) × lengd (m) × 2.703=Þyngd (kg)

5. Tæringarþol og yfirborðsvernd

Umhverfi	Frammistaða	Tæringarhraði	Verndaraðferð
Iðnaðar andrúmsloft	Gott	0,005-0,02 mm/ár	Krómsýra anodizing
Sjávarumhverfi	Fair	0,01-0,03 mm/ár	Fluoropolymer lag
Ferskt vatn	Framúrskarandi	Hverfandi	PTFE gegndreyping
Efnafræðileg útsetning	Mismunandi	Sýruháð	PVDF lag
Streitu tæringu	Gott	SCC threshold>150MPa	Sérstök mildun

Valkosti yfirborðs:

Anodizing:

Tegund II: 5-25μm þykkt

Tegund III: 25-75μm hörku

Efnafræðileg umbreyting:

Krómat (flokkur 1A)

Krómlausir kostir

Lífræn áferð:

Dufthúð (60-120μm)

Fljótandi húðun (EP, PU, akrýl)

Upphleypir valkostir:

Demantplötu mynstur

Línulegt slitlagsmynstur

6. Vinnsla og framleiðsla

Aðgerð	Verkfæri efni	Mælt með breytum	Yfirborðsgæði
Milling	Carbide innskot	Vc =500-800 m/mín, fz =0.1-0.3 mm	RA 0,8-1,6 μm
Borun	HSS-CO æfingar	Vc =50-80 m/mín, fn =0.1 mm/rev	Holuþol H9
Snúa	PCD verkfæri	Vc =800-1200 m/mín	RA 0,4-0,8 μm
Banka	Spiral kranar	Vc =10-15 m/mín	6H gæði þráðar
WaterJet Cutting	3800 Bar Sippasive	Hraði =150-300 mm/mín	± 0,15 mm nákvæmni

Mynda einkenni:

Beygðu radíus (lágmark):

90 gráðu beygja: 1,5t (t=þykkt)

Kalt myndun: 2.0t lágmark

Teygjanlegt springback: 1-3 gráðu bætur krafist

Teygjanleiki:

Hámarkslengd: 8-10%

Herðandi álag: 0,08-0,12

7. Suðu og taka þátt í tækni

Mælt með suðuferlum:

Gasmálm boga suðu (GMAW):

Vír: ER4043 eða ER5356

Breytur: 20-24V, 160-220A

Gas: argon (100%) eða AR/hann blandast

Wolfram óvirk gas (gtaw):

Rafskaut: Certiated wolfram

Amperage: 150-300A DCEN

Núning hrærið suðu (FSW):

Snúningur verkfæra: 600-1200 snúninga á mínútu

Ferðahraði: 150-350 mm/mín

Hitameðferð eftir suðu:

Lausnarhitameðferð: Ekki mælt með

Aðeins öldrun: 165 gráðu í 4-6 klukkustundir

Náttúruleg öldrun: T4 ástand endurreist eftir 4 daga

8. Líkamlegir eiginleikar fyrir verkfræðiforrit

Eign	Gildi	Mikilvægi umsóknar
Þéttleiki	2,70 g/cm³	Létt byggingarhönnun
Stuðull Young	68,9 GPA	Stífni útreikninga
Hlutfall Poissons	0.33	Endanleg greining á frumefni
CTE (20-100 gráðu)	23.6 ×10⁻⁶/K	Hitauppstreymi
Hitaleiðni	167 W/m·K	Hitakerfi
Rafleiðni	40% IACS	Rafmagnsskáp
Bræðslusvið	582-652 gráðu	Takmarkanir á háum hitastigi
Segul gegndræpi	1.00002	NON segulísk forrit
Sérstök hitastig	896 J/kg · k	Hitastjórnunarkerfi

9. Gæðaeftirlit og vottun

Prófunarferli:

Efnagreining: Neisti OES fyrir allar sendingar

Vélræn próf:

Togpróf: hver 2000 kg

Hörku: Margir staðir á hverri plötu

Prófanir sem ekki eru eyðileggjandi:

Ultrasonic: á ASTM B594 stig a

Dye Penetrant: ASTM E1417

Tæringarpróf:

ASTM G47 fyrir SCC mat

ASTM G67 fyrir tæringu milli

Fylgni vottunar:

ISO 9001: Gæðakerfi 2015

AS9100 Aerospace vottun

NADCAP viðurkennt hitameðferð

PED 2014/68/ESB samræmi

NACE MR0175/ISO 15156

ASME ketill og þrýstihylki kóða

AMS 2770 hitastaðall

10. Iðnaðarforrit og meðhöndlun

Kjarnaforritageirar:

Uppbyggingarhlutar í geim- og geimnum

Marine rammar og þilfar

Bifreiðar undirvagn og rammar

Vörn ökutækja herklæði

Vélfærafræði burðarefni

Hágæða reiðhjólarammar

Hálfleiðari búnaður

Arkitektúrbyggingarþættir

Geymslu- og meðhöndlunarsamskiptareglur:

Geymslustefna: Lóðrétt eða flöt með jöfnum stuðningi

Umhverfiseftirlit:

Hitastig: 15-30 gráðu

Rakastig:<60% RH

Yfirborðsvernd:

Verndandi plastfilmu

VCI (gufu tæringarhemill) pappír

Stöflukröfur:

Viðarbifreiðar á 300-500mm á hverri 300-500mm

Hámarks staflahæð: 1000mm

Meðhöndlunarbúnaður:

Tómarúmlyftiskerfi

Ekki segulmagnaðir krókar

Brún verndara á stroffum

Varúðarráðstafanir til að klippa og framleiðslu:

Plasma klippingarstærð

Waterjet Cutting Angle Precision

Vinnsla kælivökva kröfur

Forvarnarhitameðferðarsjónarmið

Ráðleggingar eftir öldrun eftir suðu
