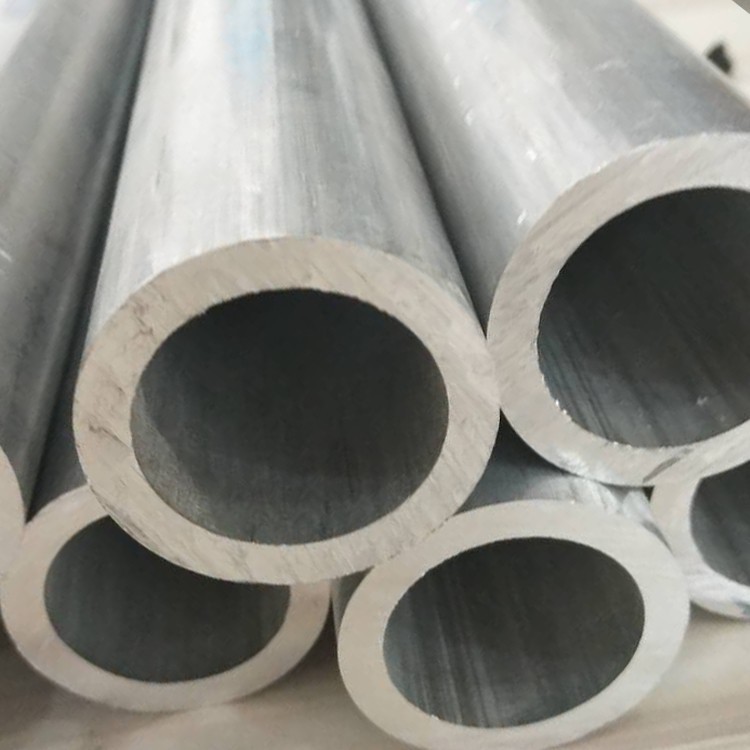

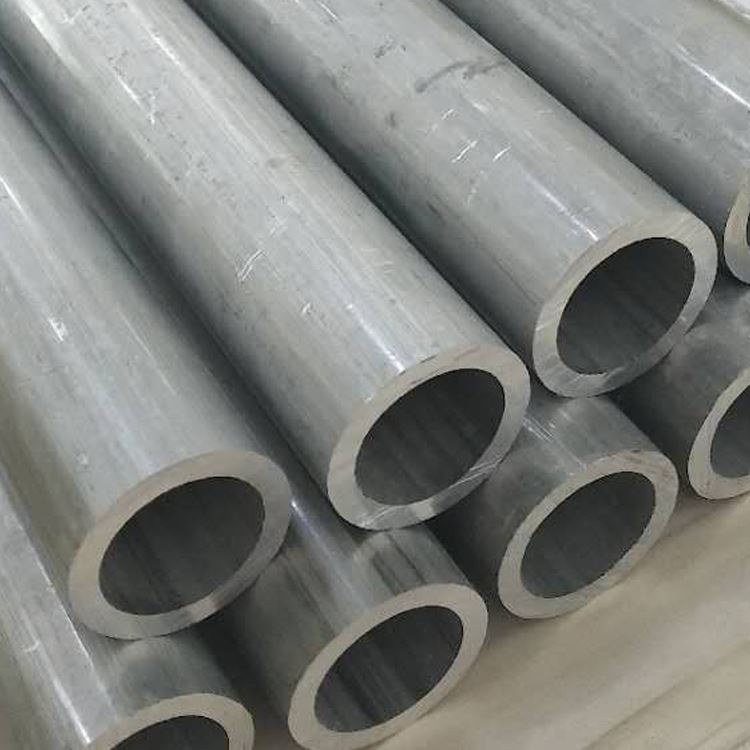

3003 Álhring rör

3003 óaðfinnanlegt álrör er margnota og afkastamikið efni sem mikið er notað í mörgum atvinnugreinum.

Hringdu í okkur

1.. Efnissamsetning og staðlar

Í samræmi við ASTM B210, ASTM B491 og EN 573-3 staðla, 3003 Álhring slöngur eru með mangan-aukna álblöndu sem er fínstillt fyrir betri myndanleika og tæringarþol:

Aðalþættir:

Mangan (MN): 1,0-1,5% (eykur styrk án þess að skerða sveigjanleika)

Magnesíum (mg): minna en eða jafnt og 0,10% (snefilmagn til að auka vinnslu)

Grunnefni:

Ál (Al): meira en eða jafnt og 97,8% (jafnvægi)

Óheiðarleiki:

Járn (Fe): minna en eða jafnt og 0,7%

Kísil (SI): minna en eða jafnt og 0,6%

Kopar (Cu): 0,05-0,20%

Sink (zn): minna en eða jafnt og 0,10%

Fylgist með álagshardum tempum, þar á meðal H14 (¼ harður), H18 (½ harður) og O (glituð) á ASTM B210 forskriftir. Löggilt til MIL-T-5062B fyrir sjávarforrit og NSF/ANSI 61 fyrir neysluvatnskerfi. Sannprófun þriðja aðila staðfestir stöðuga dreifilögun á milli fasa sem er mikilvæg fyrir samræmda tæringarþol.

2. Styrkur árangur

3003 býður upp á framúrskarandi kalda formleika með miðlungs styrk fyrir byggingarforrit:

Eign	O skap	H14 skap	H18 skap	Prófastaðall
Togstyrkur (RM)	110-145 MPa	145-180 MPa	170-215 MPa	ASTM E8
Ávöxtunarstyrkur (RP0.2)	35-50 MPa	125-150 MPa	160-195 MPa	ASTM E8
Lenging í hléi (%)	25-35%	8-15%	4-8%	ASTM E8
Þjöppun ávöxtunar	40 MPa	130 MPa	165 MPa	ASTM E9
Klippa styrkur	75 MPa	100 MPa	130 MPa	ASTM B769
Þreyta þrek (10⁷ lotur)	60 MPa	75 MPa	95 MPa	ISO 1099
Djúpt teikningarhlutfall (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% sveigjanleiki við -196 gráðu og sýnir framúrskarandi myndandi eiginleika í köldu vinnuaðgerðum.

3. Hitameðferð og vinnsla

Sem málmblöndur sem ekki eru meðhöndlaðir, nást vélrænir eiginleikar með því að herða álag:

Kalt vinnuferli

Heitt veltingur: Upphafleg vinnsla við 370-480 gráðu til 8mm þykkt

Kalt teikning: Röð lækkana sem ná:

O skap: Full anneal við 415 gráðu

H14: 7-15% lækkun svæðisins

H18: 25-30% lækkun svæðisins

Milli annealing: 315-345 gráðu í 2 klukkustundir á 50% lækkun

Smásjá

Kornastærð: ASTM 6-9 (10-30μm jafngild korn)

Dreifingar: Al₆ (Mn, Fe) fasa agnir (<0.5μm)

Þéttleiki dislocation: 10⁷/cm² (O) til 10¹⁰/cm² (H18)

Áferðstuðull:<0.65 for deep drawing applications

Endurkristöllunarþröskuldur: 250-280 gráðu

4. Mál og aðlögun

Framleitt til nákvæmra vikmarka fyrir loftræstikerfi og byggingarforrit:

Færibreytur	Hefðbundið svið	Nákvæmni umburðarlyndi	Sérsniðnir valkostir
Ytri þvermál	3-400 mm	± 0,1% OD	Sporöskjulaga snið
Veggþykkt	0,3-8 mm	± 8% wt	Tapered hlutar
Lengd	0.5-12 m	+2 mm/-0mm	Spólað upp í 60m
Beinmæti	-	1,5mm/m max.	± 0,5 mm/m
Egglos	-	Minna en eða jafnt og 1,2% TIR	Minna en eða jafnt og 0,5% TIR
Beygðu radíus (mín.)	1,0 × OD	-	Að lágmarki 0,6 × OD

Sérstök tilbúningur:

Stækkun myndast fyrir tengingar hitaskipta

Snúningsvörun fyrir minnkun taps

Sérsniðin myndun (blossa, perla, bunga)

Rúlla gróp fyrir vélrænan lið

Stillingar spíralrörs

5. Tæringarviðnámseiginleikar

Gögn um frammistöðu umhverfisins

Umhverfi	ISO 9223 einkunn	Tæringarhraði (μm/ár)	Verndarmæli
Ferskt vatn	RC1 (framúrskarandi)	<0.5 μm/yr	Innri passivation
Efnafræðileg meðhöndlun	RC2 (framúrskarandi)	1-3 μm/ár	Pólýetýlenfóður
Strand andrúmsloft	RC3 (gott)	3-8 μm/ár	Chromate umbreytingarhúð
Iðnaðarsvæði	RC3 (gott)	8-15 μm/ár	Dufthúð
Matvinnsla	RC1 (framúrskarandi)	0,2 μm/ár	Rafmagns

Verndarkerfi:

Passivation: Köfnunarefnissýrumeðferð á ASTM B580

Húðun:

Epoxý-fenól húðun: 30-60μm DFT

Pólýúretan: 40-80μm fyrir UV viðnám

Galvanísk vernd: Sinkúða málmun + þéttiefni

Biocidal meðferðir: Silfur-jón gegndreyping fyrir örverustjórnun

6. Vélhæfnieinkenni

Hagræðingarstærðir

Aðgerð	Verkfæri efni	Hraði (m/mín.)	Fóður (mm/rev)	Athugasemdir
Snúa	Carbide K10	250-450	0.25-0.45	Skörp jákvæð hrífa
Milling	Carbide K20	300-500	0.15-0.30	Hár helix verkfæri
Borun	HSS-Co5	100-150	0.12-0.20	130 gráðu stigshorn
Banka	HSS-Co5	25-40	Pitch passaði	90% þráðdýpt

Frammistöðu mælikvarða:

Vélvirkni vísitala: 95% (grunnlína: 2011-t 3=100%)

Yfirborðs ójöfnur: RA 0,5μm náð þurr vinnsla

Innbyggt brún viðnám: Frábært (1. stig á ISO 3685)

Flísmyndun: Stöðug spíralflís

Líf verkfæranna: 50% lengur en 6061 álfelgur

Ráðleggingar um kælivökva: Lágmark (5-7% fleyti)

7. Suðuhæfni og sameiningaraðferðir

Framúrskarandi suðuhæfni yfir ferla

Gasmálm boga suðu (GMAW)

Filler Wire: ER4043 (ALSI5) eða ER1100

Varnargas: ar + 25-30% hann blandað

Vírhraði: 8-12 m/mín. (OD 12-50mm)

Hitainntak: minna en eða jafnt og 0,8 kJ/mm

Að taka þátt í aðferðum

Lóðun:

Sink-álseljendur: 390-450 gráðu

Flux gerð: Lífræn lífræn

Límbandalag:

Pólýúretan lím: 18-25 MPa klippa

Epoxýkerfi: 30-40 MPa tog

Vélræn festing:

Perlulaga endatengingar

Push-to-connect festingar

Klemmast fyrir varanlegum liðum

8. Líkamlegir eiginleikar

Eign	Gildi	Prófastaðall
Þéttleiki	2,73 g/cm³	ASTM B311
Hitaleiðni (25 gráðu)	193 W/m·K	ASTM E1461
CTE (20-100 gráðu)	23,2 μm/m · gráðu	ASTM E228
Rafleiðni	51% IAC	ASTM B193
Mýkt	69.0 GPA	ASTM E111
Sérstakur hiti (100 gráðu)	897 J/kg · k	ASTM E1269
Hitauppstreymisstuðull	0,55 m/m gráðu	ASTM D696
Endurspeglun (sýnileg)	85%	ASTM E903
Emissivity (fáður)	0.05	ASTM E423

9. Yfirborðsgæðastaðlar

Klára valkosti:

Mill Finish: RA 0,8-1,2μm

Bursta áferð: RA 0,3-0,6μm

Spegill pólskur: RA<0.1μm achievable

Satín anodizing: RA 0,4μm

Skoðunarviðmið (ASTM B491):

Yfirborðs ófullkomleika: minna en eða jafnt og 0,005 mm dýpt

Die Marks: minna en eða jafnt og 0,05 mm hæð

Mislitun: Engin

Oxide uniformity: >95% umfjöllun

Hreinsunarferli:

Alkalínhreinsun á AMS 2647

Björt dýfa fyrir skreytingarforrit

Gufuhreinsun fyrir matargráðu slöngur

10. Vottanir og prófanir

Gæðatryggingarreglur

Efnafræðilega sannprófun:

Ljósgeislun litrófs

ICP fjöldaspekun fyrir óhreinindi

Líkamleg próf:

Fletja próf í 60% minnkun OD

Reverse Bend próf: 180 gráðu án sprungu

Vökvaþrýstingsprófun: 3 × vinnuþrýstingur

NDT aðferðir:

Eddy Current Testing Per ASTM E309

Ultrasonic veggþykkt sannprófun

Helíum lekaprófun

Iðnaðarvottorð

NSF/ANSI 61 fyrir drykkjarvatnskerfi

ASME BPVC Kafli VIII

FDA CFR 21.177.1500 (Tengiliður matvæla)

MIL-T-5062B Naval Specification

PED 2014/68/ESB viðauki I

Skráningartegund Lloyd

Aðalforrit: Hitaskipti íhlutir, eimsvala, áveitukerfi, húsgagnaumgjörð, skreytingarvirki, efnaflutningslínur og kryógenskip þar sem tæringarþol og formleiki eru mikilvæg.

Umbúðir: VCI pappírsflæði + PE umbúðir, krapa með styrktum hornum. Hefðbundinn leiðartími: 3 vikur fyrir lager.
