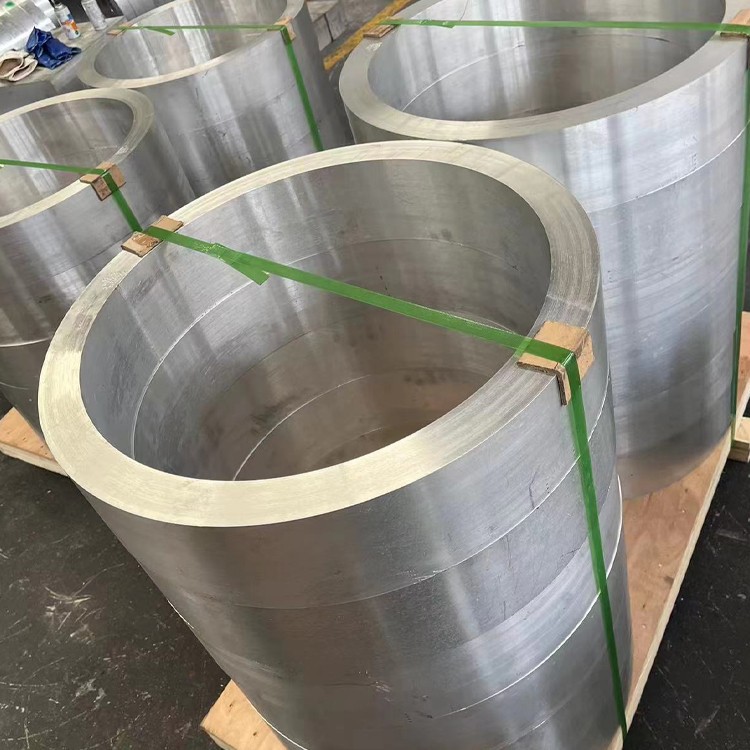

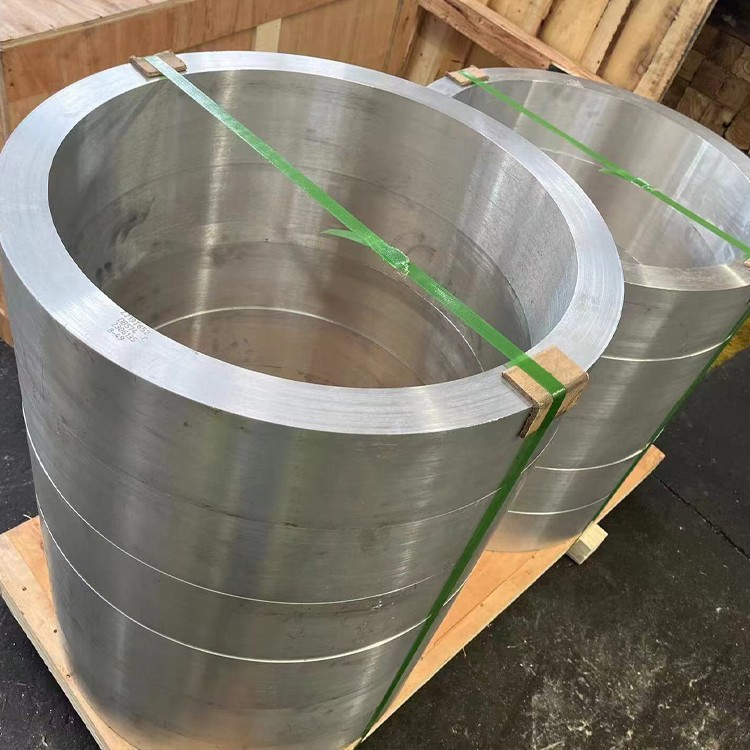

2a12 álfaggað rör fyrir geimferð

2A12 álfaggað pípa er úr 2A12 álblöndu, sem einkennist af miklum styrk og hörku. Þessi málmblöndu getur farið í hitameðferð til að auka enn frekar vélrænni eiginleika þess. Vegna framúrskarandi vélrænna eiginleika og suðuárangurs er 2A12 álfaggað pípa mikið notað í ýmsum iðnaðarforritum.

Hringdu í okkur

1.. Efnissamsetning og geimferðarferli

2A12 (AA2124) Forged slöngur í geim- og geimnum eru í samræmi við AMS 4157, ASTM B247 og MIL-T-9046 forskriftir, sem eru samsettar fyrir hámarks styrk-til-þyngd hlutfall í flug-gagnrýnnum þáttum:

Efnafræði álfelgis:

Kopar (Cu): 3,8-4,9% (aðal styrking)

Magnesíum (mg): 1,2-1,8% (herða úrkomu)

Mangan (MN): 0,30-0,9% (kornhreinsun)

Grunnefni:

Ál (Al): meira en eða jafnt og 92,5% (jafnvægi)

Stjórnað óhreinindi:

Járn (Fe): minna en eða jafnt og 0,30% hámark

Kísil (SI): minna en eða jafnt og 0,50% hámark

Sink (Zn): minna en eða jafnt og 0,25% hámark

Títan (Ti): minna en eða jafnt og 0,15% hámark

Nákvæmni smiðja samskiptareglur:

Forhitun: 390-430 gráðu undir Argon Shield

Forging isothermal: 350-400 gráðu ± 10 gráðu

Lækkunarhlutfall: 5: 1 lágmark

Stjórnun álagshraða: 0,1-3 sek.

Kornstreymisleiðsla: Lengd ± 5 gráðu frávik

Presskröfur: 12.000-40.000 tonna vökvakerfi

Eftir að hafa verið eftir hitauppstreymi: Stressjöfnuð við 250 gráðu /2 klst.

Löggilt á NADCAP AC7102 fyrir geisla á geisla með fullum stafrænni rekjanleika samkvæmt AS9100 stöðlum.

2. Vélræn afköst í geimferðaþjónustu

Eign	Fölsuð T6 skap	Pressed grunnlínu	Aerospace Standard
Fullkominn togstyrkur	440-470 MPa	400-430 MPa	ASTM E8
Ávöxtunarstyrkur (RP0.2)	290-330 MPa	260-290 MPa	ASTM E8
Lenging (%)	10-15%	7-12%	ASTM E8
Brot hörku Kic	38 MPa√m	32 MPa√m	ASTM E399
Þreytustyrkur (10⁷)	145 MPa	120 MPa	ASTM E466
Þjöppunarstyrkur	420 MPa	380 MPa	ASTM E9
Streitubrot (100 klst/100 gráðu)	180 MPa	150 MPa	ASTM E139
Bera styrk	620 MPa	570 MPa	ASTM E238

Superior anisotropy hlutfall (l/t =0.85) veitir 18-22% hærri þverstyrk á móti hefðbundnum extrusions í vængsprettum forritum.

3.. Hitameðferð og smásjárstýring

Aerospace T6 meðferð:

Lausnarmeðferð: 495 gráðu ± 5 gráðu í 1-2 klukkustundir

Andrúmsloftsstjórnun:<20ppm oxygen

Slökkt: Polyvinyl pýrrólídón lausn (40% conc)

Quench rate: >170 gráðu /sek í kjarna

Stöðugleiki: -55 gráðu cryogenic Hold/3Hr

Öldrun: 190 gráðu /12HR + 160 gráðu /10Hr tvíhliða öldrun

Smásjárgerðir:

Kornastærð: ASTM 8-9 (10-20μm)

Botnfallsbygging: s '(al₂cumg) áfangi ráðandi

Áferð styrkleiki: 3.0-4.5 Handahófskenndir margfeldi

Þéttleiki frávísunar: 8 × 10¹⁰/cm²

Fasadreifing:

Al₂cu agnir: 0,3-0,8μm

Al₂cumg agnir: 20-50nm

Endurkristöllun:<5%

4..

Færibreytur	Hefðbundið svið	Flug gagnrýnið umburðarlyndi	Sérstakar stillingar
Ytri þvermál	20-450 mm	± 0,02% OD	Sporöskjulaga þversnið
Veggþykkt	1,5-25 mm	± 3% wt	Breytilegir þykktarveggir
Lengd	1-10 m	+0/-0,8 mm	Allt að 15m hlutar
Egglos	Minna en eða jafnt og 0,4%	Minna en eða jafnt og 0,15% fyrir stýrivélar	-
Beinmæti	0,5 mm/m	0,1 mm/m (vökvalínur)	-
Vegghlaup	Minna en eða jafnt og 0,3% TIR	Minna en eða jafnt og 0,1% TIR (eldsneytiskerfi)	-

Framleiðsluaðferðir geimferða:

Snúa smíða fyrir þunnveggshluta

Mandrel flæði myndast

Isothermal Press smíða

Hringur velti flans samþættingu

Ofurplastamyndun fyrir flókin form

5. Enrofi umhverfisins við flugaðstæður

Umhverfi	Árangursmat	Niðurbrotsmælingar	Mótvægiskerfi
Hjólhjólreiðar	Framúrskarandi	<0.001% dimensional change	Passivation per AMS 2470
Vökvavökvi	Flokkur A.	0,05 mm/ár	Rafgreining í plasma
Þotueldsneyti sökkt	Gott	Þyngdaraukning<0.5 mg/cm²/yr	Raflaust nikkelhúð
Hitauppstreymi	Framúrskarandi	Δcte passaði við samsetningar	Stiguðu hitauppstreymi
Kökukröfur	Gott	Þreytu debet<8%	Andstæðingur-micing húðun

Yfirborðsbætur:

Krómsýra anodizing: 8-15μm þykkt

TioDize® meðferð: Solid-Film smurefni

HVOF WC-10CO: 1200 HV50 vernd

Hermetísk þétting: gufu-skilin Sio₂ lög

6. Vinnsla fyrir íhluti í geimferðum

Aðgerð	Verkfæri forskrift	Breytur	Flugvirkjaforrit
Nákvæmni leiðinleg	Demantshúðað karbíð	180-250 m/mín., 0,05mm/sr	Lendingargír strokkar
5-ás mölun	Nano-samsett Sialn verkfæri	500-700 m/mín	Vængbifreiðar
Byssuborun	Kælivökvi Carbide	30-50 m/mín	Eldsneytissprautun
Þráður mala	CBN hjól	10-15 m/mín	Vélfestingarþræðir
Skiving	PCD form verkfæri	80-120 m/mín	Vökvakerfi margvíslegra hafna

Vinnsla kostar:

Yfirborðsáferð: RA 0,1-0,4μm unnt

Cryo-machining framför:

Verkfæri líf: +250%

Leifar streitu: Þjöppunarsnið

EDM getu: Stöðugt með kopar-bolta rafskautum

Stöðugleiki víddar: ± 0,005mm/m eftir vinnslu

7. Aerospace að taka þátt í tækni

Núning hrærið suðu breytur:

Verkfærahönnun: WC-CO skrunað öxl

Snúningur: 600-900 snúninga á mínútu

Traverse: 80-200 mm/mín

Down Force: 12-20 kN

Weld gæði:

UTS skilvirkni: 95% foreldri málmur

Þreytaárangur: 90% grunnefni

Aðrar aðferðir við sameiningaraðferðir:

Laser geisla suðu:

Kraftur: 4-6 kW

Hraði: 2-5 m/mín

Varnarmál: Helium gasgluggatjald

Límbinding:

Epoxý pólýímíð kvikmyndir: 25 MPa klippa við 150 gráðu

Yfirborðspróf: Sol-gel meðferð

Vélræn festing:

HI-Lite® kraga: 160-kisi klippistyrkur

Lockbolt Systems: titringsþolin 2000Hz

8. Líkamlegir eiginleikar flugkerfa

Eign	Gildi	Mikilvægi geimferða
Þéttleiki	2,78 g/cm³	30% léttari en títan
CTE (20-150 gráðu)	22,7 μm/m · gráðu	Passað við kolefnissamsetningar
Hitaleiðni	138 W/m·K	Avionics kælingu skilvirkni
Rafmagnsþol	44 nΩ·m	EMI hlífðarvirkni
Teygjanlegt stuðull	73 GPA	Væng flex hagræðing
Dempunargetu	0.003	Titringsdemping
Segulmagnaðir næmi	0.72×10⁻⁶	Ekki truflun við skynjara
Cryogenic hörku (-196 gráðu)	42 MPa√m	LH2/LOX kerfissamhæfi

9. Gæðamæling og vottun á geim-

Mat sem ekki er eyðileggjandi:

SAMFERÐ FYRIRTÆKI: 15MHz rannsaka (uppgötva 0,3 mm galla)

Röntgenmyndatöku: 5μm voxel upplausn

Eddy Current Array: 0,2 mm sprunga uppgötvun

Hitafræðileg skoðun: 2μm upplausn undirlags

Kortlagning afgangs álags: XRD með 10μm blettastærð

Vottunarprófun:

Þreytuprófun: 10⁹ hringrás getu

Skriðpróf: 10.000 klst./150 gráðu

SCC Threshold: >120 MPa á ASTM G47

Eldfimanþol: FAR 25.853 Samhæfð

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Iðnaðarsamþykkt:

AS9100 gæðastjórnun í geim-

NADCAP AC7117 NDE sérstakt ferli

MIL-F-83142 VINNUN Vottun

EASA 21G framleiðslusamþykki

Fylgni ITAR skráningar

10. Aerospace forrit

Aðal geimferða notar:

Lendingarbúnaðartenglar

Þyrla rotor stokka

Vökvakerfi stýrihylki

Eldflaugar ræsingar dósir

Geimfar burðarvirki

Þjöppunarþjöppuhús

Vængflipa lög

Flugstýringartengingar

Umbúðir og meðhöndlun:

Köfnunarefnisspennt VCI þynnur umbúðir

Desiccant-stjórnað ílát

Ómerkjandi nylon strengir meðhöndlun

Samskiptareglur um hreinsiefni

AS6081 Fölsuð vernd
