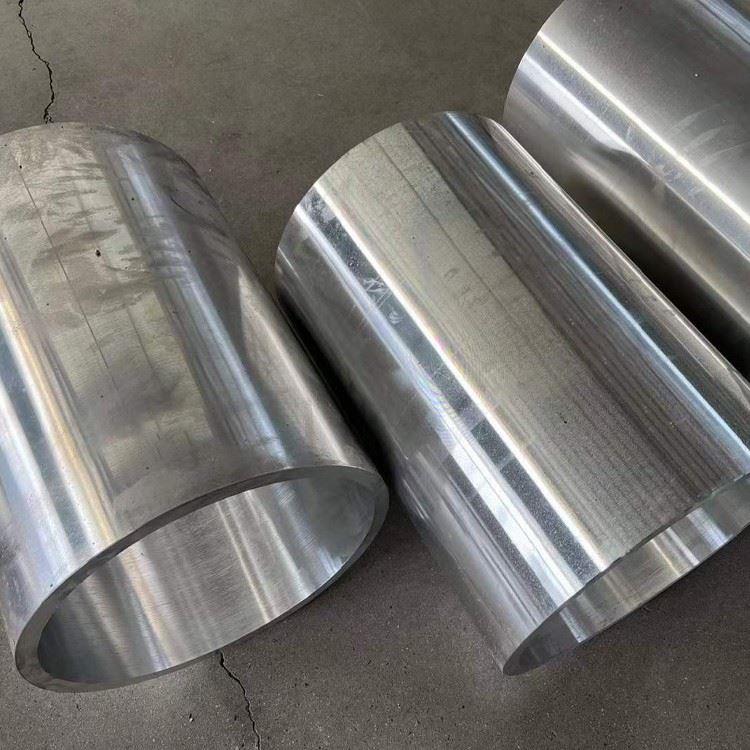

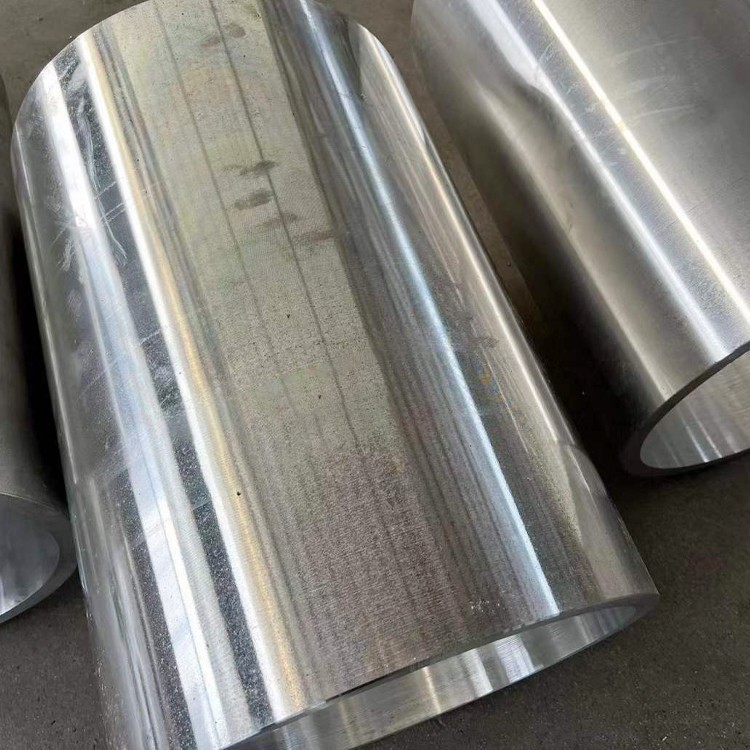

7050 Álpípa í stórum þvermál

7050 Álslöngur í stórum þvermál tilheyra flokknum hástyrk, hitameðhöndlaðir málmblöndur. Einkenni þeirra eru óvenjulegur styrkur, viðnám gegn flögnun tæringar og sprungu á streitu. Þessar leiðslur eru mikið notaðar við framleiðslu á burðarhluta flugvéla, svo sem miðlungs þykkum plötum, útdregnum hlutum, frjálsum smíðshlutum og deyja álit. Málmblöndurnar sem notaðar eru í þessum hlutum verða að hafa mikla mótstöðu gegn spallandi tæringu, sprungu á streitu tæringu, hörku á beinbrotum og þreytuþol.

Hringdu í okkur

1.. Efnissamsetning og framleiðsluferli

7050 (AMS 4050m, ASTM B247) Stór þvermál rör eru með kopar-sink-segamínblöndukerfi sem er hámarkað fyrir hástyrk byggingarforrit:

Efnafræði álfelgis:

Sink (Zn): 5,7-6,7% (aðal styrking)

Magnesíum (mg): 1,9-2,6% (úrkomu herða)

Kopar (Cu): 2,0-2,6% (viðnám álags tæringar)

Rekja þætti:

Zirconium (Zr): 0,08-0,15% (kornhreinsun)

Járn (Fe): minna en eða jafnt og 0,15% hámark

Kísil (SI): minna en eða jafnt og 0,12% hámark

Mangan (MN): Minna en eða jafnt og 0,10% hámark

Háþróað framleiðsluferli:

Billet forhitun: 430-480 gráðu (argon andrúmsloft)

Heitt extrusion: 315-410 gráðu við 100-350 MN Press Force

Stærð kalda teikna: 15-30% lækkun

Teygjurétting: 1-3% varanleg lenging

Hitameðferð: T7451/T7651 Sérstakur öldrun

Kvörðun: 3-rúlla reikistjörnu stærð kerfi

Yfirborðsáferð: Ör-sveifun (0,5-1,2μm RA)

Löggilt við AMS-QQ-A-200/11 og EN 754 staðla með fullum rekstri stafræns efnis.

2.. Vélrænir eiginleikar fyrir þunga mannvirki

Eign	T7451 skap	T7651 skap	Prófastaðall
Fullkominn togstyrkur	510-550 MPa	530-570 MPa	ASTM E8
Ávöxtunarstyrkur (RP0.2)	455-495 MPa	470-510 MPa	ASTM E8
Lenging (%)	9-12%	7-10%	ASTM E8
Brot hörku Kic	32 MPa√m	29 MPa√m	ASTM E399
Þjöppun ávöxtunar	480-520 MPa	500-540 MPa	ASTM E9
Klippa styrkur	300-335 MPa	310-345 MPa	ASTM B565
Þreytustyrkur (10⁷)	160-185 MPa	180-205 MPa	ASTM E466
Bera styrk	840-890 MPa	860-910 MPa	ASTM E238

Heldur meira en eða jafnt og 90% vélrænni eiginleika við hitastig frá -55 gráðu til +125 gráðu á ASTM E21.

3.. Hitameðferð og smásjárstýring

Sérhæfð öldrunarröð:

Lausnarmeðferð: 477 gráðu ± 5 gráðu í 2-4 klukkustundir

Stýrð sval: fjölliða slökkt á 40-60 gráðu /sek

Streituléttir: 3% aflögun teygju

Öldrunarferli:

T7451: 107 gráðu /8Hr + 163 gráðu /30 klst

T7651: 121 gráðu /6HR + 177 gráðu /20HR

Smásjáreinkenni:

Kornastærð: ASTM 6-7 (25-40μm)

Botnfall uppbyggingar:

η '(mgzn₂) áfangi: 10-30nm

AL₃ZR Dispersoids: 5-15nm

Þéttleiki disloction: 4-6 × 10¹⁰/cm²

Uppbygging kornamörks: stakur η-fasi

Endurkristöllun: minna en eða jafnt og 15%

Áferð vísitala:<1.5 random multiples

4. víddar forskriftir fyrir stórar rör

Færibreytur	Hefðbundið svið	Nákvæmni umburðarlyndi	Sérstök getu
Ytri þvermál	200-1200 mm	± 0,15% OD	Allt að 2500 mm
Veggþykkt	8-80 mm	+10%/-5% wt	3-150 mm í boði
Lengd	3-20 m	+10 mm/-0mm	Allt að 30m hlutar
Egglos	Minna en eða jafnt og 0,8%	Minna en eða jafnt og 0,3% (gagnrýnið)	-
Beinmæti	1,0 mm/m	0,3 mm/m	-
Hornrétt	Minna en eða jafnt og 0,5 gráðu	Minna en eða jafnt og 0,2 gráðu	-
Veggja einsleitni	±7%	±3%	-

Advanced Forming Technologies:

Snúningsmyndun fyrir lokastillingar

Flæði beygir til að breytast á þykkt

Sprengiefni stækkun fyrir stærð umbreytingar

Mandrel smíða fyrir flangaða endana

Staðbundin hitameðferð lausnar

5. Árangur umhverfis

Ástand	Árangursmat	Lykilatriði	Verndaraðferðir
Útsetning fyrir saltúða	Framúrskarandi	<0.002 mm/yr corrosion rate	Alodine 1200 meðferð
Stress tæring sprunga	Gott	Threshold >150 MPa	T7451 of mikið skap
Galvanísk tæring	Miðlungs	<0.003 mm/yr when isolated	Fiberglass einangrun
Útsetning fyrir andrúmslofti	Framúrskarandi	0,0001 mm/ár í dreifbýli	Chromate umbreytingarhúð
Mikill rakastig	Gott	Engin poting eftir 3000 klst	Anodizing (tegund II)

Valkosti yfirborðs:

Hörð anodizing (50-70μm, 500-600 HV)

Plasma raflausn oxun (PEO)

HVOF WC-CO húðun (1200-1400 HV)

Raflaus nikkelhúðun (ENP)

Varma úða ál (TSA)

6. Vinnu- og framleiðslueignir

Aðgerð	Verkfæri efni	Mælt með breytum	Víddar nákvæmni
Djúpholuboranir	Carbide Gundrills	25-45 m/mín., 0,05-0,12 mm/rev	± 0,05 mm
Endamalun	Tialn húðuð karbíð	250-400 m/mín., 0,1-0,3 mm/tönn	RA 0,8-1,6μm
Banka	Húðuð HSS-E kranar	8-15 m/mín., Spiralpunktur	6h umburðarlyndi
Leiðinlegt	CBN-stangir barir	150-250 m/mín., 0,05 mm/rev	IT7 bekk
Trepanning	PCD skeri	60-100 m/mín	Veggútkeyrsla ± 0,1 mm

Kostir á vinnslu:

Flísmyndun: Stutt brot flís

Innbyggð brún tilhneiging: Lágt (B-flokkur á ISO 3685)

Kröfur um skurðkraft: 20-30% lægri en stál

Leifar streitustjórnun: kryógenvinnsla fær

Dæmigert yfirborðsáferð: RA 0,4-1,6 μm náð

7. Suðu og taka þátt í tækni

Bestu suðuferlar:

Breytileg pólun Paw (VPPAW):

Núverandi: 180-300a

Ferðahraði: 100-250 mm/mín

Filler: ER7037 (Al-Zn-Mg)

Núning hrærið suðu:

Snældahraði: 350-600 snúninga á mínútu

Traverse: 80-200 mm/mín

Down Force: 12-20 kN

Sérhæfð sameiginleg hönnun:

Hástyrkur vélræn lið:

Swited kraga með 1:15 taper

Truflanir passa runna

Límbindingarkerfi:

Epoxy Novolac: 25 MPa við 100 gráðu

Pólýúretan metakrýlat: 18 MPa

Tvöfaldur soðinn lið:

Rótarbil: 0,8-1,5mm

Gróphorn: 60 gráðu ± 5 gráðu

Afturelding: Full skarpskyggni

8. Líkamlegir eiginleikar fyrir burðarvirkni

Eign	Gildi	Skipulags mikilvægi
Þéttleiki	2,83 g/cm³	60% þyngdarsparnaður vs stál
Stuðull Young	71 GPA	Stífni-til-þyngd hlutfall
Hlutfall Poissons	0.33	Streitudreifing
CTE (20-150 gráðu)	23,6 μm/m · gráðu	Hitauppstreymi
Hitaleiðni	130 W/m·K	Hitadreifing
Rafmagnsþol	41.5 nΩ·m	Truflanir losunar
Dempunargetu	0.002	Titringslækkun
Segul gegndræpi	1.00002	EMI vernd

9. Próf og vottun

Strangar prófunarreglur:

Ultrasonic próf: 5-15 MHz prófanir, AWS D1.2 staðlar

Eddy núverandi skoðun: 1-3% næmi

Vökvapróf: 1,5x hönnunarþrýstingur

Brot hörku: esis TC24 samskiptareglur

Þreytaprófun: 10⁷ lotur lágmark

Leifar streitugreining: röntgengeislunaraðferð

Alhliða vottun:

NADCAP AC7108 viðurkenning

ISO 9001/AS9100 gæðakerfi

PED 2014/68/ESB samræmi

DNV GL Gerð samþykki

ABS efnisvottun

MIL-DTL-45225 skoðun

10. Iðnaðarforrit

Aðal umsóknargeirar:

Uppbyggingarramma geimferða

Eldflaugar rörunarkerfi

Iðnaðar vökvahólkar

Orkugeirinn gassprautunarrör

Þungar vélar uppsveiflu og handleggi

Marine Propulsion Shafting

Háþrýstingsgas geymsla

Sjónauka uppbyggingarhlutar

Meðhöndlun og geymsla:

VCI lag með þurrkuðum pakkningum

Non-Metallic endahlífar

Tréhnakkar í geymslu rekki

Never-stafla bein tengiliðastefna

ISO gámaflutningskerfi
