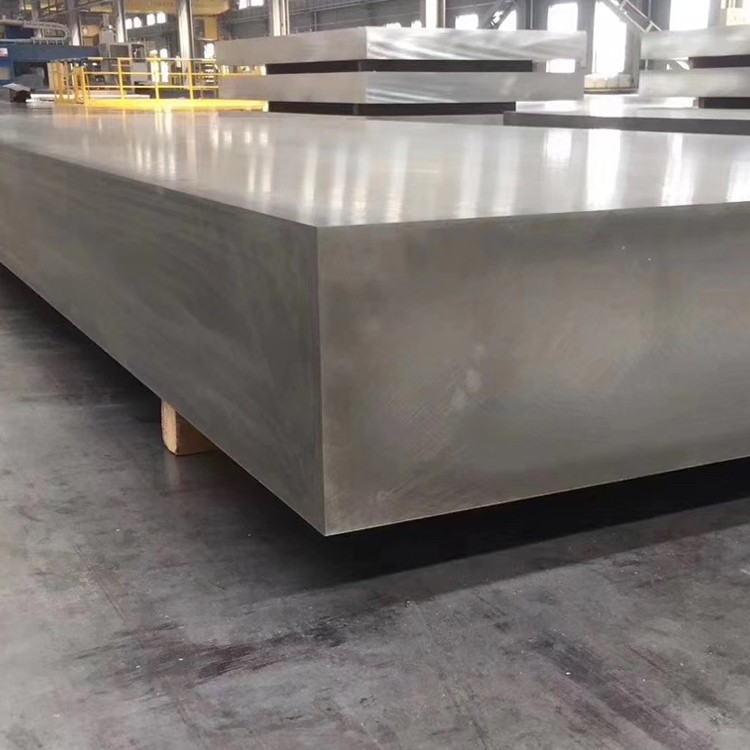

5083 Ultra-þykkt álfjaliðplata

5083 Álplata er dæmigerður and -ryð álplata með góðri tæringarþol, sem getur aðlagast hörku sjávarumhverfi og lengt þjónustulífi skipsins. Eftir að hafa komist í snertingu við loft myndar ál þétt lag af súrálfilmu á yfirborði þess, sem getur í raun staðist rof ýmissa þátta í sjó. Ásamt anodizing tækni geta ál álplötur viðhaldið mjög stöðugt lögun í sjó.

Hringdu í okkur

1.. Efnissamsetning og framleiðsluferli

5083 Ál ál (ASTM B209, EN AW-5083) er hástyrkur, al-Mg ál, sem ekki er meðhöndlað, sem er þekktur fyrir framúrskarandi suðu og betri tæringarviðnám í sjávarumhverfi. Ultra-þykkt fölsuð plötuafbrigði býður upp á aukna vélrænni eiginleika með stýrðri aflögunarvinnslu:

Aðal málmblöndur:

Magnesíum (mg): 4,0-4,9% (aðal styrkleiki í föstu leyti)

Mangan (MN): 0,40-1,0% (betrumbætur á kornbyggingu)

Króm (CR): 0,05-0,25% (aukaþol við tæringu)

Títan (TI): 0,05-0,15% (kornhreinsun)

Grunnefni:

Ál (Al): meira en eða jafnt og 92,4% (jafnvægi)

Stjórnað óhreinindi:

Járn (Fe): minna en eða jafnt og 0,40% hámark

Kísill (SI): Minna en eða jafnt og 0,40% hámark

Kopar (Cu): minna en eða jafnt og 0,10% hámark

Sink (Zn): minna en eða jafnt og 0,25% hámark

Sérhæft öfgafullt smíðunarferli:

Útgjaldaframleiðsla:

Bein slapp (DC) hálf samfelld steypu

Kornhreinsun með TI-B viðbótum

Bræðið afgasandi til<0.1ml H₂/100g Al

Síun í gegnum keramik froðu síur

Einsleitni meðferð:

500-520 gráðu í 24-36 klukkustundir

Tölvustýrt kælingarhraði

Jafnvægi á smíði

Yfirborðsundirbúningur:

Scalping á aðgreiningarlagi (að lágmarki 10mm)

Yfirborðsskoðun vegna galla

Forhitun fyrir að smíða:

Sviðsett upphitun í 380-430 gráðu

Hitastig einsleitni ± 5 gráðu

Fjölstefnulegt opið deyja:

Upphafshitastig: 400-425 gráðu

Lokahitastig: 340-380 gráðu

Aflögunarhlutfall: 3: 1 til 5: 1

Fjölstefnulegt að vinna að því að hámarka eiginleika

Sérhæfðir deyja fyrir öfgafullan þykka hluta

Stýrð kæling:

Forritað kælingarhraði til að lágmarka streitu

Loftkæling með hitauppstreymi fyrir þykka hluta

Meðferð á streitu:

240-300 gráðu í 1 klukkustund á 25 mm þykkt

Kæling ofnsins undir 200 gráðu

Lokavinnsla:

Nákvæmni vinnsla við forskriftir viðskiptavina

Yfirborðsskoðun og hreinsun

Verndar umbúðir fyrir sendingu

Allir framleiðsluferlar eru framkvæmdir undir ISO 9001 gæðastjórnunarkerfi með fullkominni rekjanleika.

2. Vélrænni eiginleikar öfgafulls þykkra 5083 fölsuð plata

Eign	Lágmark	Dæmigert	Prófastaðall	Öfgafullt þykkt kostur
Fullkominn togstyrkur	290 MPa	305-330 MPa	ASTM B557	Samræmdir eiginleikar í gegnum kafla
Ávöxtunarstyrkur (0,2%)	145 MPa	160-185 MPa	ASTM B557	Aukinn styrk þykktar
Lenging (50mm mál)	12%	16-22%	ASTM B557	Yfirburða sveigjanleika yfir fullan hluta
Hörku (Brinell)	85 HB	90-100 HB	ASTM E10	Samkvæmt hörku
Klippa styrkur	175 MPa	185-200 MPa	ASTM B769	Auka áreiðanleika sameiginlegra
Þreytustyrkur (10⁸)	120 MPa	125-140 MPa	ASTM E466	Bætt hringrásarárangur
Þjöppunarávöxtun	145 MPa	160-190 MPa	ASTM E9	Mikilvæg fyrir álagsberandi forrit
Burðarstyrkur (E/D =2.0)	385 MPa	400-430 MPa	ASTM E238	Superior Festener frammistaða
Áhrif orka (Charpy)	35 J	40-50 J	ASTM E23	Auka hörku við lágan hita

Frammistaða í gegnum þykkt:

Eignaafbrigði<5% between surface and core (up to 200mm thickness)

Stefnuhlutfall (L: LT: ST): 1,00: 0,95: 0,90 fyrir togstyrk

Kjarnahitastig sem haldið er innan gagnrýnins vinnsluglugga

Hörkubreytileiki<8 HB from surface to center

3. Smásjárstýring fyrir öfgafullan þykka hluta

Gagnrýnin fölsunarstærðir:

Stýrisstjórnun álags:

Lágmarks algjört raunverulegt stofn: 1,1-1.3

Álagshraði: 0,01-0,1 S⁻¹

Fjölstefnuvirkni (að lágmarki 25% í framhaldsstefnu)

Intermittent reheating for sections >150mm

Hitastjórnun:

Hámarkshitastig: 30 gráðu yfir kafla

Tölvustýrt hitauppstreymiseftirlit

Framlengdur dvalartími fyrir einsleitni hitastigs

Sérhæfður meðhöndlunarbúnaður fyrir lágmarks hitatap

Smásjáreinkenni:

Kornastærð: ASTM 5-7 (30-60μm)

Formgerð korns: endurkristallað uppbygging að hluta

Dreifing Al₆MN: 0,1-0,5μm í þvermál

MG₂SI botnfallsstjórn:<0.5 volume percent

Al-Fe-Mn Intermetallic stig: Stýrð formgerð

Endurkristallað hljóðstyrk: 40-60%

Áferð: Blönduð aflögun/endurkristöllun áferð

Kornhlutfall: 1,5: 1 hámark í lokaafurð

Sérstakir eiginleikar:

Undiruppbygging með miklum misorientation sjónarhornum

Takmarkaður bati vegna Mg leysisdráttaráhrifa

Al₃mg₂ Úrkomu stjórnað til að koma í veg fyrir næmingu

Auka þéttleika dislunar: 5-8 × 10¹⁰/cm²

4. Víddar forskriftir og vikmörk

Færibreytur	Hefðbundið svið	Nákvæmni umburðarlyndi	Viðskiptaleg umburðarlyndi
Þykkt	150-400 mm	± 3 mm	± 5 mm
Breidd	1000-3000 mm	± 5 mm	± 8 mm
Lengd	2000-8000 mm	± 7 mm	± 12 mm
Flatness	N/A	0,2% af lengd	0,4% af lengd
Samsíða	N/A	0,6% af þykkt	1,0% af þykkt
Brún beinleika	N/A	2 mm/m	4 mm/m
Ójöfnur á yfirborði	N/A	6,4 μm Ra max	12,5 μm Ra max

Öfgafullt þykkt sérstakar breytur:

Þéttleiki: 2,66 g/cm³ (± 0,01)

Þyngdarútreikningur: Þykkt (mm) × breidd (m) × lengd (m) × 2.66=Þyngd (kg)

Hámarksþyngd eins plata: 20.000 kg

Vinnslupeningar: Mæli með 15mm á hliðar lágmark fyrir mikilvægar víddir

Stress Relief: Required before precision machining for plates >200mm

Plata Flatness: Mældur undir sjálfsþyngd á sléttu yfirborði

Ultrasonic próf: 100% rúmmál skoðun í boði

5. Tæringarviðnámsárangur

Umhverfi	Frammistaða	Tæringarhraði	Væntanlegt þjónustulíf
Sjávar andrúmsloft	Framúrskarandi	<0.02 mm/year	30+ ár
Sökkt sjó	Mjög gott	<0.10 mm/year	25+ ár
Iðnaðaráhrif	Framúrskarandi	<0.05 mm/year	25+ ár
Ferskt vatn	Framúrskarandi	Hverfandi	40+ ár
Streitu tæringu	Framúrskarandi	Mjög ónæmt	Hönnunarlíf
Exfoliation	Framúrskarandi	Exco einkunn ea	Hönnunarlíf
Galvanic tenging	Fair	Einangrun krafist	Umsókn háð

Tæringarvörn:

Anodizing:

Tegund II (brennisteinssýra): 10-25μm þykkt

Tegund III (harður anodize): 25-75μm þykkt

Þéttingarmeðferðir sjávar

Umbreytingarhúð:

Umbreyting krómats á MIL-DTL-5541

Krómlausir valkostir við umhverfissamræmi

Títan/sirkon-byggðar meðferðir

Verndarkerfi:

Epoxý grunnur + pólýúretan toppfrakka

Marine-gráðu fjöllagakerfi

Fórnaríkir sinkríkir grunnar

Hábyggð epoxýhúðun fyrir sökkt þjónustu

Árangursþættir umhverfisins:

Næmisviðnám: Superior en 5086 álfelgur

Árangur NAMLT próf:<15mg/cm²

IGC ónæmi: Frábært eftir stöðugleikameðferð

H₂ Embrittlement: lágmarks næmi

6. Vinnu- og framleiðslueinkenni

Aðgerð	Verkfæri efni	Mælt með breytum	Athugasemdir fyrir öfgafullt þykka hluta
Þungur mölun	Carbide	Vc =300-600 m/mín, fz =0.15-0.30 mm	Mælt er með klifurmölun
Djúpholuboranir	Carbide æfingar	Vc =60-100 m/mín, fn =0.15-0.25 mm/rev	Skrefboranir fyrir djúpar holur
Andlitsmölun	PCD skeri	Vc =500-1000 m/mín	Mikil jákvæð hrífuhorn
Snúa	Carbide/PCD	Vc =200-500 m/mín	Stíf uppsetning nauðsynleg
Banka	HSS-E kranar	Vc =10-20 m/mín	50% þráð mælt með
Sög	Carbide-tippað	40-60 m/mín	Flóð kælivökva skylda

Framleiðslusjónarmið:

Myndunarmörk: Lágmarks beygju radíus 2,5 × Efnisþykkt

Kalt starf: Takmarkað við 15-20% áður en þú glitrar

Heitt starf: 260-370 gráðu ákjósanlegt hitastig svið

Suðuhæfni: Frábært með 5183, 5356 eða 5556 fylliefni

Suðuaðferðir: GMAW, GTAW, FCAW Hentug

Mælingu eftir suðu: Mælt er með bursta/nálarstærð

Streituléttir eftir suðu: 200 gráðu í 1 klukkustund á 25mm

Skurðaraðferðir: Plasma, vatns Jet eða saga valinn

7. suðuárangur og ráðleggingar

Suðuferli	Fyllingarefni	Breytur	Sérstök sjónarmið
GMAW (MiG)	ER5183, ER5556	DCEP, 22-26V, 140-250a	Mælt með púlsúðaflutningi
Gtaw (tig)	ER5183, ER5356	AC, 12-15V, 120-200A	Thoriated wolfram rafskaut
Fcaw	E5183T, E5556T	DCEP, 24-28V, 150-260a	Lágmarks hreinsun á millibili
Saw	ER5183, ER5356	26-30V, 350-550A	Hlutlaus eða svolítið grunnstreymi

Suðu bestu starfshætti fyrir öfgafullan þykka hluta:

Sameiginleg undirbúningur:

X-groove or double-V for thickness >25mm

Rótarbil 2-4mm

Rót andlit 1-3mm

Bevel horn 50-60 gráðu

Ítarleg niðurbrot með asetoni eða mek

Forhitun:

Almennt ekki krafist

For sections >200mm, forhitið 50-80 gráðu til að draga úr hitauppstreymi

InterPass hitastig:

Hámark 120 gráðu

Fylgstu með innrauða hitamæli

Meðferð eftir suðu:

Mælt er með streituléttir fyrir þykka hluta

Ítarleg hreinsun á flæði og steypu

Skoðunaraðferðir:

Sjónræn skoðun á AWS D1.2

Röntgenmynd eða ultrasonic próf fyrir mikilvæga liðum

Litarefni skarpskyggni fyrir yfirborðsgalla

8. Líkamlegir eiginleikar fyrir verkfræðihönnun

Eign	Gildi	Hönnunaráhrif
Þéttleiki	2,66 g/cm³	Þyngdarútreikningar og flot
Bræðslusvið	574-638 gráðu	Suðu- og hitameðferðarbreytur
Hitaleiðni	117 W/m·K	Hitaleiðni í hitauppstreymi
Rafleiðni	29% iacs	Rafmagnsforrit og hönnun
Sérstök hitastig	900 J/kg · k	Hitauppstreymi útreikninga
Hitauppstreymi	23.8 ×10⁻⁶/K	Stækkunar liðshönnun og hitauppstreymi
Stuðull Young	71 GPA	Skipulagsstífni og sveigja
Hlutfall Poissons	0.33	Álagssambönd í flókinni hleðslu
Dempunargetu	Miðlungs (0,01-0,02)	Titringsstýringarforrit

Umhverfisárangur:

Rekstrarhitastig: -196 gráðu að +200 gráðu

Kryógenafköst: Framúrskarandi hörku varðveisla

Eldþol: Ósamræmd

Segulmagnaðir eiginleikar: ekki segulmagnaðir

Geislunarviðnám: Frábært

Endurvinnan: 100% endurvinnanlegt án gæðataps

Umhverfisáhrif: Lægra orku fótspor en stál

9. Gæðatrygging og prófunarferli

Hefðbundin skoðunarstjórn:

Efnasamsetningarprófun:

Optísk losunar litrófsgreining

Staðfesting á öllum málmblöndu

Vélræn próf:

Togprófun (lengdar- og þversum leiðbeiningar)

Kortlagning hörku (yfirborð og þversnið)

Áhrifaprófun fyrir mikilvæg forrit

Prófanir sem ekki eru eyðileggjandi:

Ultrasonic skoðun á ASTM A578/A578M

Litarefni skarpskyggni fyrir yfirborðsgalla

Víddarskoðun:

CMM sannprófun á mikilvægum víddum

Kortlagning þykktar á tilteknum ristpunktum

Flata mæling undir sjálfsþyngd

Smásjárgreining:

Ákvörðun kornastærðar

Aðgreining á ASTM E45

Næmingarprófun fyrir H tempers

Metallographic skoðun

Vottunarvalkostir:

Mill prófunarskýrsla (en 10204 3.1)

Skoðunarvottun þriðja aðila (en 10204 3.2)

DNV-GL vottun fyrir sjávarforrit

ABS vottun fyrir mannvirki sjávar

Skráningarvottun Lloyd

Vottunarkröfur viðskiptavina

Efnisleg rekjanleika skjöl

Framleiðsluskrárgögn

10. Iðnaðarumsóknir og nota mál

Aðalforrit:

Skipasmíðaskip og atvinnuskyni

Offshore Oil & Gas pallur

Þrýstingsskip íhlutir

Kryógen geymsla og flutningur

Þung samgöngumörk

Bridge Decking og burðarþættir

Umsóknir í varnarmálum

Efnavinnslubúnaður

Uppbygging námuvinnslubúnaðar

Íhlutir sjávardrifskerfisins

Sérstök tilfelli til notkunar:

LNG burðarvirki íhlutir:

Yfirburða hörku í lágum hita

Framúrskarandi suðuhæfni fyrir flókin mannvirki

Gott styrk-til-þyngd hlutfall
